電線電纜命名與類型

電線電纜的完好命名一般較為雜亂，所以人們有時用一個簡略的稱號(一般是一個類別的稱號)結合類型規范來替代完好的稱號，如“低壓電纜”代表0.6/1kV級的一切塑料絕緣類電力電纜。電線電纜的型譜較為完善，可以說，只需寫出電線電纜的規范類型規范，就能清晰詳細的產品，但它的完好命名是怎樣的呢？

1、產品稱號中包含的內容

(1)產品運用場合或巨細類稱號

(2)產品結構資料或型式；

(3)產品的重要特征或附加特征

根本按上述次序命名，有時為了著重重要或附加特征，將特征寫到前面或相應的結構描繪前。

2、結構描繪的次序

產品結構描繪按從內到外的準則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。

3、簡化

在不會引起混雜的情況下，有些結構描繪省寫或簡寫，如轎車線、軟線中不允許用鋁導體，故不描繪導體資料。

事例

額外電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 “額外電壓8.7/15kV”——運用場合/電壓等級 “阻燃”——著重的特征 “銅芯”——導體資料 “交聯聚乙烯絕緣”——絕緣資料 “鋼帶鎧裝”——鎧裝層資料及型式(雙鋼帶空隙繞包) “聚氯乙烯護套”——表里護套資料(表里護套資料均一樣，省寫內護套資料) “電力電纜”——產品的大類稱號 與之對應的類型寫為ZR-YJV22-8.7/15，類型的寫法見后邊的闡明。

電線與電纜的差異

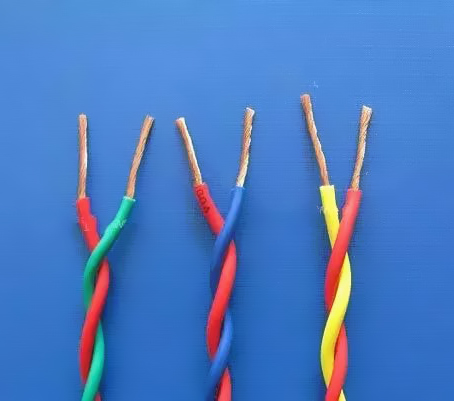

其實，“電線”和“電纜”并沒有嚴厲的邊界。一般將芯數少、產品直徑小、結構簡略的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大于6平方毫米)稱為大電線，較小的(小于或等于6平方毫米)稱為小電線，絕緣電線又稱為布電線。

電線電纜的類型組成與次序如下

[1:類別、用處] [2:導體] [3:絕緣] [4:內護層] [5:結構特征] [6:外護層或派生] [7: [使錳卣]

1-5項和第7項用拼音字母標明，高分子資料用英文名的第位字母標明，每項可所以1-2個字母；第6項是1-3個數字。

類型中的省掉準則：電線電纜產品中銅是首要運用的導體資料，故銅芯代號T省寫，但裸電線及裸導體制品在外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不標明大類代號，電氣配備用電線電纜類和通訊電纜類也不列明，但列明小類或系列代號等。 第7項是各種特別運用場合或附加特別運用要求的符號，在“-”后以拼音字母符號。有時為了杰出該項，把此項寫到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低煙無鹵、企業規范)、-TH(濕熱區域用)、FY-(防白蟻、企業規范)等。

電力電纜鎧裝和外護套數字

數字符號鎧裝層外被層或外護套

0無

1聯鎖鎧裝纖維外被

2雙層鋼帶聚氯乙烯外套

3細圓鋼絲聚乙烯外套

4粗圓鋼絲

5皺紋(軋紋)鋼帶

6雙鋁(或鋁合金)帶

7銅絲織造

8鋼絲織造

電線電纜產品分類

電線電纜的運用首要分為三大類

1、電力體系

電力體系選用的電線電纜產品首要有架空裸電線、匯流排(母線)、電力電纜(塑料線纜、油紙力纜(根本被塑料電力電纜替代)、橡套線纜、架空絕緣電纜)、分支電纜(替代部分母線)、電磁線以及電力設備用電氣配備電線電纜等。

2、信息傳輸體系

用于信息傳輸體系的電線電纜首要有市話電纜、電視電纜、電子線纜、射頻電纜、光纖纜、數據電纜、電磁線、電力通訊或其他復合電纜等。

3、機械設備、儀器儀表體系

此部分除架空裸電線外簡直其他一切產品均有運用，但首要是電力電纜、電磁線、數據電纜、儀器儀表線纜等。

電線電纜產品首要分為五大類

1、裸電線及裸導體制品

本類產品的首要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等；加工工藝首要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等；產品首要用在城郊、鄉村、用戶主線、開關柜等。

2、電力電纜

本類產品首要特征是：在導體外擠(繞)包絕緣層，如架空絕緣電纜，或幾芯絞合(對應電力體系的相線、零線和地線),如二芯以上架空絕緣電纜，或再添加護套層，如塑料/橡套電線電纜。首要的工藝技術有拉制、絞合、絕緣擠出(繞包)、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有必定差異。

產品首要用在發、配、輸、變、供電線路中的強電電能傳輸，經過的電流大(幾十安至幾千安)、電壓高(220V至500kV及以上)。

3、電氣配備用電線電纜

該類產品首要特征是：種類規范繁復，運用規模廣泛，運用電壓在1kV及以下較多，面臨特別場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦用線纜、薄壁電線等。

4、通訊電纜及光纖

跟著近二十多年來，通訊職業的飛速發展，產品也有驚人的發展速度。從曩昔的簡略的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，乃至組合通訊纜等。 該類產品結構尺度一般較小而均勻，制作精度要求高。

5、電磁線(繞組線)

首要用于各種電機、儀器儀表等。 電線電纜的衍生/新產品: 電線電纜的衍生/新產品首要是因運用場合、運用要求不同及配備的便利性和下降配備本錢等的要求，而選用新資料、特別資料、或改動產品結構 選用不同資料如阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫線纜等； 改動產品結構如：耐火電纜等； 進步工藝要求如：醫用線纜等； 組合產品如：OPGW等； 便利裝置和下降配備本錢如：預制分支電纜等。
