實踐工程保護檢修中，關于修理人員來說最怕的莫過于碰到電線電纜中心斷了找不出斷點在什么當地。盡管咱們弱電工程實踐修理的時分，碰到線纜問題會直接想辦法換線或許從頭敷設，可是咱們今日評論技能上有哪些辦法能夠測出線纜的斷點！

當線纜內部介質呈現開裂的毛病時，在其外部包有絕緣皮的狀況下是看不到切當方位的，包含強電弱電都是這樣的，一般找斷點的思路便是分段排查。

比方一根線纜中心有當地不通，能夠分別從兩頭和中心三個點丈量，哪邊不通再取中點進行丈量，這樣就經過排查縮小規模快速找到斷點方位了。

那么一般狀況下，準確測出電線電纜斷點的丈量辦法有哪些呢？

1，萬用表檢測法：

首要是把不通的整根線纜一端接到強電的前方上，另一端置空。把萬用表撥到AC2V檔上，從線纜接電端開端，一邊捏住黑色筆筆尖，一邊將紅色筆沿著導線的絕緣皮漸漸移動，此刻顯現屏顯現的電壓值大約為0.445V左右。

當紅表筆移動到某處時，顯現屏顯現的電壓忽然下降到0.0幾伏，大約是本來電壓的十分之一，從該方位向前（前方接入端）的大約15cm處便是斷點地點。

2，感應式電筆檢測檢測法

感應試電筆，便是帶著一個電子屏幕，能夠檢測電壓和通斷的設備。首要掃除斷點電纜周圍的電纜有電源，然后將有斷點的電纜接在前方上，將電筆垂直于導線，按住“感應斷點測驗”按鈕在導線上向前緩慢移動，等試電筆檢測的溝通訊號呈現忽然消失時，即可判別斷點在該檢測點處，差錯最多不超越10cm。

需求留意的是：斷點電線周圍的電纜不能帶有電源。別的要提示的是，此法不是全能，短電纜作用顯著，電纜越長作用越欠好。

3，運用音頻勘探儀

音頻勘探儀是一種運用單頻或復頻信號，可測驗線路的連續性，來辨認線路毛病的儀器。能在銜接任何交換機、路由器、PC終端的狀況下直接找線。在追尋電纜線路時，無需剝開線路外皮，簡略、方便，并能夠判別線路斷點的方位。

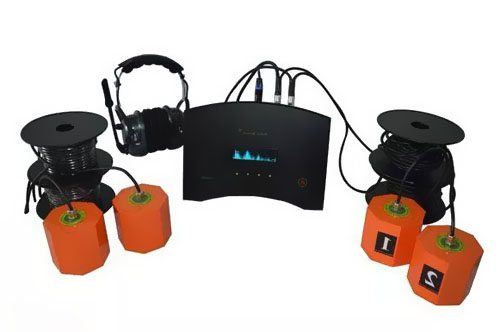

4，電纜毛病測驗儀

是一套綜合性的電纜毛病勘探儀器。能對電纜的高阻閃絡毛病，凹凸阻性的接地，短路和電纜的斷線，接觸不良等毛病進行測驗，若裝備聲測法定點儀，可準確測定毛病點的準確方位。特別適用于測驗各種類型、不同等級電壓的電力電纜及通訊電纜。

5，折線檢測法

把有斷點的電線一端接萬用表的黑表筆，另一端接紅表筆。萬用表打在電阻200Ω檔。在最有或許斷線的當地（比方常常曲折點）來回折彎。如萬用表顯現忽通忽斷時，此處即為斷點。還不能判別，則需從電纜的一端開端折彎，直到找到斷點。 此法適用于較短的電纜。

6，針刺檢測法

這種辦法是歸于有損害的檢測辦法了，在斷線電纜上分段刺進鋼針，用萬用表丈量鋼針到電纜端頭的通斷，以判別電纜的斷點。

正常狀況下不主張運用，由于會損壞絕緣層，很簡單在后期的電纜運用中，形成其他的問題，尤其是在濕度較大的環境中。這種辦法是運用電纜的通斷來排查電纜的斷點地點。

7，拉拔電線檢測法

這個也歸于有損害的檢測辦法，一般在實踐頂用不到，但也是一種辦法就一同列出來了，用老虎鉗拉拔電纜端頭的斷線，如斷點在電纜端頭鄰近，則絕緣皮很簡單拉斷。此法用于斷點在電纜端頭的鄰近的電纜。

要測出電線電纜斷點，能夠參閱今日介紹的幾種辦法，咱們在有條件的狀況下，仍是憑借儀器設備進步工作效率比較好。
